IBM System系列服务器RAID卡利旧使用

IT那活儿 / 1604人阅读
IBM System系列服务器RAID卡利旧使用

一. RAID卡故障现象:

如上图所示:此主机夯机重启后,屏幕提示RAID读写错误、数据读取错误现象,判断为RAID卡故障,需更换新的RAID卡。



准备备件
据故障RAID卡的FRU号,准备新的RAID卡备件。

以IBM3755 M3为例,此服务器RAID卡FRU号是:46C8927

注:如有全新RAID卡备件,可跳过第二章节。


二. 拆机RAID卡备件,清除原始数据和恢复出厂设置

因此次备件为同型号拆机件,拆机备件RAID卡中存有拆机服务器的磁盘阵列信息,或者说:拆机备件RAID卡磁盘阵列的划分和故障机RAID卡磁盘阵列的划分未必一致,更换备件之前务必清除拆机备件RAID卡中数据,如未及时清除备件内置磁盘阵列信息,故障主机有重建磁盘阵列的风险。注:清除备件RAID卡信息时备件主机的磁盘阵列会被删除。也就是说拆备件RAID卡主机需要是无重要数据的主机。 (请谨慎操作)



1. 清除RAID配置数据

开机后按CTRL+H组合键,进入WebBIOS磁盘阵列设置界面

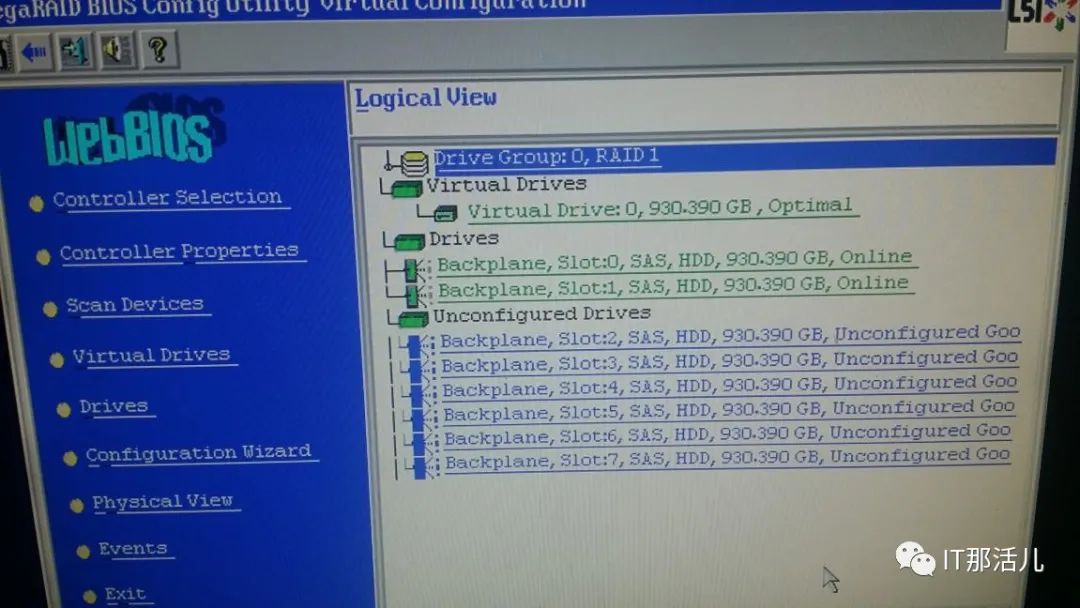

上图为备件主机RAID设置界面,主机有8块1T硬盘,右框所示前两块硬盘划为一组RAID 1,清除后磁盘阵列会被删除。

选择Configuration wizard(配置选项)

再选择Clear Cinfiguration----------------Next------------之后选择Yes, 此处是清除RAID配置。

上图显示RAID卡备件主机磁盘阵列已经删除,显示磁盘阵列未划分状态。



2. 恢复出厂设置

选择上图左边第二项Controller Properties

出现上图界面时,选择Next 下一步。

选择上图左边第二行Set Factory Defaults(恢复出厂设置)后面框下拉菜单中的YES选项,之后选择Submit(接受),再点击HOME(返回主页面)选项-----Exit-----重启服务器。

到这里备件RAID卡清除配置&恢复出厂设置操作已完成.


三. 更换RAID卡操作



1. 准备好备件RAID卡

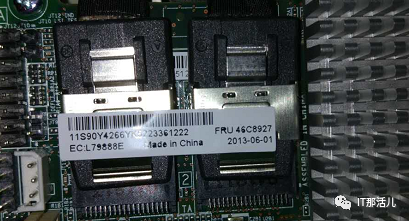

核对备件RAID卡FRU号



2. 拆机更换RAID卡

关闭主机电源后,拆掉IBM 3755 M3主机内部左边盖板下的RAID卡(slot 4位置),记录图中三处接线的准确位置(注意Port0和Port1的接线顺序),拔掉三根连接线和故障RAID卡,更换新的RAID卡后并按照之前记录接线方式连接线路。


四. 开机自检、查看RAID阵列

  1. 开机后无需其他操作,原磁盘阵列记录的配置信息会自动写入新的RAID卡。


  2. 当提示按CTRL+H时,进入WebBIOS磁盘阵列设置界面,上图可以看到本机的阵列配置划分已经被识别出来(这台主机是2块硬盘)。无需其他操作EXIT----重启主机。

  3. 等待系统进入系统后,此次更换RAID卡的所有操作已完成。
