python数字图像处理之基本图形的绘制

89542767 发布于2022-12-27 10:44 / 418人阅读

　　小编写这篇文章的一个主要目的，主要就是给大家介绍python数字图像处理的一些相关介绍，介绍的内容主要是涉及到基本图像图形的一些绘制，具体的内容是哪些呢？下面就给大家详细的解答一下。

　　引言

　　图形包括线条、圆形、椭圆形、多边形等。

　　在skimage包中，绘制图形用的是draw模块，不要和绘制图像搞混了。

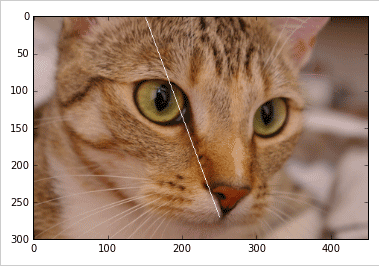

　　1、画线条

　　函数调用格式为：

　　skimage.draw.line(r1,c1,r2,c2)

　　r1,r2:开始点的行数和结束点的行数

　　c1,c2:开始点的列数和结束点的列数

　　返回当前绘制图形上所有点的坐标，如：

　　rr,cc=draw.line(1,5,8,2)

　　表示从（1，5）到（8，2）连一条线，返回线上所有的像素点坐标[rr,cc]

　　from skimage import draw,data
　　import matplotlib.pyplot as plt
　　img=data.chelsea()
　　rr,cc=draw.line(1,150,470,450)
　　img[rr,cc]=255
　　plt.imshow(img,plt.cm.gray)

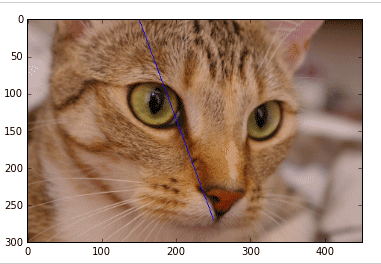

　　如果想画其它颜色的线条，则可以使用set_color（）函数，格式为：

　　skimage.draw.set_color(img,coords,color)

　　例：

　　draw.set_color(img,[rr,cc],[255,0,0])

　　则绘制红色线条。

　　from skimage import draw,data
　　import matplotlib.pyplot as plt
　　img=data.chelsea()
　　rr,cc=draw.line(1,150,270,250)
　　draw.set_color(img,[rr,cc],[0,0,255])
　　plt.imshow(img,plt.cm.gray)

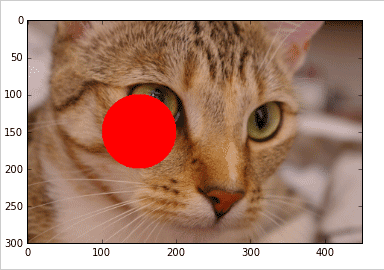

2、画圆

　　函数格式：skimage.draw.circle(cy,cx,radius）

　　cy和cx表示圆心点，radius表示半径

　　from skimage import draw,data
　　import matplotlib.pyplot as plt
　　img=data.chelsea()
　　rr,cc=draw.circle(150,150,50)
　　draw.set_color(img,[rr,cc],[255,0,0])
　　plt.imshow(img,plt.cm.gray)

　　3、多边形

　　函数格式：skimage.draw.polygon(Y,X)

　　Y为多边形顶点的行集合，X为各顶点的列值集合。

　　from skimage import draw,data
　　import matplotlib.pyplot as plt
　　import numpy as np
　　img=data.chelsea()
　　Y=np.array([10,10,60,60])
　　X=np.array([200,400,400,200])
　　rr,cc=draw.polygon(Y,X)
　　draw.set_color(img,[rr,cc],[255,0,0])
　　plt.imshow(img,plt.cm.gray)

　　我在此处只设置了四个顶点，因此是个四边形。

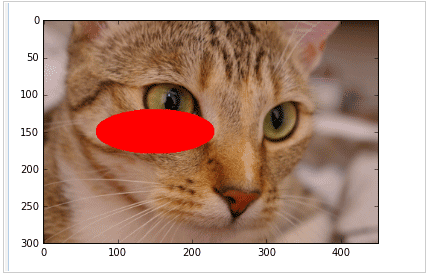

　　4、椭圆

　　格式：skimage.draw.ellipse(cy,cx,yradius,xradius）

　　cy和cx为中心点坐标，yradius和xradius代表长短轴。

　　from skimage import draw,data
　　import matplotlib.pyplot as plt
　　img=data.chelsea()
　　rr,cc=draw.ellipse(150,150,30,80)
　　draw.set_color(img,[rr,cc],[255,0,0])
　　plt.imshow(img,plt.cm.gray)

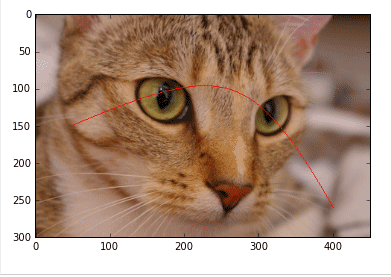

　　5、贝塞儿曲线

　　格式：skimage.draw.bezier_curve(y1,x1,y2,x2,y3,x3,weight)

　　y1,x1表示第一个控制点坐标

　　y2,x2表示第二个控制点坐标

　　y3,x3表示第三个控制点坐标

　　weight表示中间控制点的权重，用于控制曲线的弯曲度。

　　from skimage import draw,data
　　import matplotlib.pyplot as plt
　　img=data.chelsea()
　　rr,cc=draw.bezier_curve(150,50,50,280,260,400,2)
　　draw.set_color(img,[rr,cc],[255,0,0])
　　plt.imshow(img,plt.cm.gray)

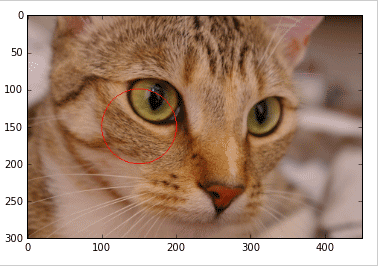

　　6、画空心圆

　　和前面的画圆是一样的，只是前面是实心圆，而此处画空心圆，只有边框线。

　　格式：skimage.draw.circle_perimeter(yx,yc,radius)

　　yx,yc是圆心坐标，radius是半径

　　from skimage import draw,data
　　import matplotlib.pyplot as plt
　　img=data.chelsea()
　　rr,cc=draw.circle_perimeter(150,150,50)
　　draw.set_color(img,[rr,cc],[255,0,0])
　　plt.imshow(img,plt.cm.gray)

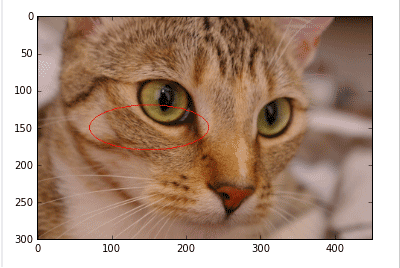

　　7、空心椭圆

　　格式：skimage.draw.ellipse_perimeter(cy,cx,yradius,xradius）

　　cy,cx表示圆心
　　yradius,xradius表示长短轴
　　from skimage import draw,data
　　import matplotlib.pyplot as plt
　　img=data.chelsea()
　　rr,cc=draw.ellipse_perimeter(150,150,30,80)
　　draw.set_color(img,[rr,cc],[255,0,0])
　　plt.imshow(img,plt.cm.gray)

　综上所述，这篇文章就给大家介绍到这里了，希望可以给大家带来帮助。
