python数字图像处理之基本形态学滤波

89542767 / 404人阅读

  小编写这篇文章的主要目的,主要是给大家介绍关于python数字图像处理的一些相关介绍,包括基本的形态学滤波,比如可以使用数字图像去进行处理类似的形态学滤波。那么,具体的内容呢?下面就给大家详细解答下。


  引言


  对图像进行形态学变换。变换对象一般为灰度图或二值图,功能函数放在morphology子模块内。


  1、膨胀(dilation)


  原理:一般对二值图像进行操作。找到像素值为1的点,将它的邻近像素点都设置成这个值。1值表示白,0值表示黑,因此膨胀操作可以扩大白色值范围,压缩黑色值范围。一般用来扩充边缘或填充小的孔洞。


  功能函数:skimage.morphology.dilation(image,selem=None)


  selem表示结构元素,用于设定局部区域的形状和大小。


  from skimage import data
  import skimage.morphology as sm
  import matplotlib.pyplot as plt
  img=data.checkerboard()
  dst1=sm.dilation(img,sm.square(5))#用边长为5的正方形滤波器进行膨胀滤波
  dst2=sm.dilation(img,sm.square(15))#用边长为15的正方形滤波器进行膨胀滤波
  plt.figure('morphology',figsize=(8,8))
  plt.subplot(131)
  plt.title('origin image')
  plt.imshow(img,plt.cm.gray)
  plt.subplot(132)
  plt.title('morphological image')
  plt.imshow(dst1,plt.cm.gray)
  plt.subplot(133)
  plt.title('morphological image')
  plt.imshow(dst2,plt.cm.gray)

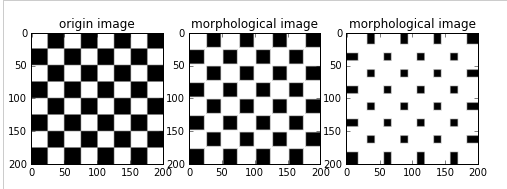

  分别用边长为5或15的正方形滤波器对棋盘图片进行膨胀操作,结果如下:


  可见滤波器的大小,对操作结果的影响非常大。一般设置为奇数。


  除了正方形的滤波器外,滤波器的形状还有一些,现列举如下:


  morphology.square:正方形


  morphology.disk:平面圆形


  morphology.ball:球形


  morphology.cube:立方体形


  morphology.diamond:钻石形


  morphology.rectangle:矩形


  morphology.star:星形


  morphology.octagon:八角形


  morphology.octahedron:八面体


  注意,如果处理图像为二值图像(只有0和1两个值),则可以调用:


  skimage.morphology.binary_dilation(image,selem=None)


  用此函数比处理灰度图像要快。


  2、腐蚀(erosion)


  函数:skimage.morphology.erosion(image,selem=None)


  selem表示结构元素,用于设定局部区域的形状和大小。


  和膨胀相反的操作,将0值扩充到邻近像素。扩大黑色部分,减小白色部分。可用来提取骨干信息,去掉毛刺,去掉孤立的像素。


  from skimage import data
  import skimage.morphology as sm
  import matplotlib.pyplot as plt
  img=data.checkerboard()
  dst1=sm.erosion(img,sm.square(5))#用边长为5的正方形滤波器进行膨胀滤波
  dst2=sm.erosion(img,sm.square(25))#用边长为25的正方形滤波器进行膨胀滤波
  plt.figure('morphology',figsize=(8,8))
  plt.subplot(131)
  plt.title('origin image')
  plt.imshow(img,plt.cm.gray)
  plt.subplot(132)
  plt.title('morphological image')
  plt.imshow(dst1,plt.cm.gray)
  plt.subplot(133)
  plt.title('morphological image')
  plt.imshow(dst2,plt.cm.gray)

  注意,如果处理图像为二值图像(只有0和1两个值),则可以调用:


  skimage.morphology.binary_erosion(image,selem=None)


  用此函数比处理灰度图像要快。

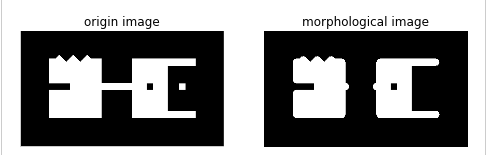

  3、开运算(opening)


  函数:skimage.morphology.openning(image,selem=None)


  selem表示结构元素,用于设定局部区域的形状和大小。


  先腐蚀再膨胀,可以消除小物体或小斑块。


  from skimage import io,color
  import skimage.morphology as sm
  import matplotlib.pyplot as plt
  img=color.rgb2gray(io.imread('d:/pic/mor.png'))
  dst=sm.opening(img,sm.disk(9))#用边长为9的圆形滤波器进行膨胀滤波
  plt.figure('morphology',figsize=(8,8))
  plt.subplot(121)
  plt.title('origin image')
  plt.imshow(img,plt.cm.gray)
  plt.axis('off')
  plt.subplot(122)
  plt.title('morphological image')
  plt.imshow(dst,plt.cm.gray)
  plt.axis('off')

  注意,如果处理图像为二值图像(只有0和1两个值),则可以调用:


  skimage.morphology.binary_opening(image,selem=None)


  用此函数比处理灰度图像要快。

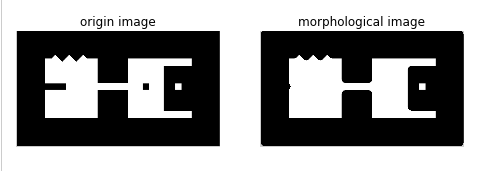

  4、闭运算(closing)


  函数:skimage.morphology.closing(image,selem=None)


  selem表示结构元素,用于设定局部区域的形状和大小。


  先膨胀再腐蚀,可用来填充孔洞。


  from skimage import io,color
  import skimage.morphology as sm
  import matplotlib.pyplot as plt
  img=color.rgb2gray(io.imread('d:/pic/mor.png'))
  dst=sm.closing(img,sm.disk(9))#用边长为5的圆形滤波器进行膨胀滤波
  plt.figure('morphology',figsize=(8,8))
  plt.subplot(121)
  plt.title('origin image')
  plt.imshow(img,plt.cm.gray)
  plt.axis('off')
  plt.subplot(122)
  plt.title('morphological image')
  plt.imshow(dst,plt.cm.gray)
  plt.axis('off')


  注意,如果处理图像为二值图像(只有0和1两个值),则可以调用:


  skimage.morphology.binary_closing(image,selem=None)


  用此函数比处理灰度图像要快。

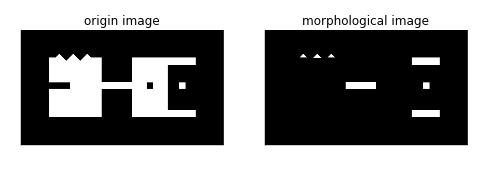

  5、白帽(white-tophat)


  函数:skimage.morphology.white_tophat(image,selem=None)


  selem表示结构元素,用于设定局部区域的形状和大小。


  将原图像减去它的开运算值,返回比结构化元素小的白点


  from skimage import io,color
  import skimage.morphology as sm
  import matplotlib.pyplot as plt
  img=color.rgb2gray(io.imread('d:/pic/mor.png'))
  dst=sm.white_tophat(img,sm.square(21))
  plt.figure('morphology',figsize=(8,8))
  plt.subplot(121)
  plt.title('origin image')
  plt.imshow(img,plt.cm.gray)
  plt.axis('off')
  plt.subplot(122)
  plt.title('morphological image')
  plt.imshow(dst,plt.cm.gray)
  plt.axis('off')

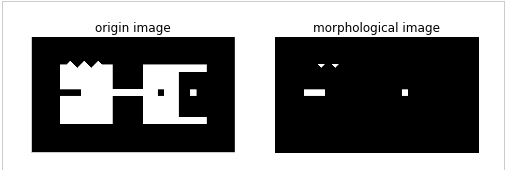

  6、黑帽(black-tophat)


  函数:skimage.morphology.black_tophat(image,selem=None)


  selem表示结构元素,用于设定局部区域的形状和大小。


  将原图像减去它的闭运算值,返回比结构化元素小的黑点,且将这些黑点反色。

  from skimage import io,color
  import skimage.morphology as sm
  import matplotlib.pyplot as plt
  img=color.rgb2gray(io.imread('d:/pic/mor.png'))
  dst=sm.black_tophat(img,sm.square(21))
  plt.figure('morphology',figsize=(8,8))
  plt.subplot(121)
  plt.title('origin image')
  plt.imshow(img,plt.cm.gray)
  plt.axis('off')
  plt.subplot(122)
  plt.title('morphological image')
  plt.imshow(dst,plt.cm.gray)
  plt.axis('off')




        综上所述,这篇文章就给大家介绍到这里了,希望可以给大家带来帮助。
